Parçaları kontrol et
Kutudaki parçaları çıkar ve düz bir zemine diz. Kol gövdesi, masa klempi/taban ve bağlantı elemanlarının tam olduğundan emin ol.
İpucuKüçük bağlantı parçalarını kaybetmemek için bir kaba koy.
TEK KOLLU · YAYLI MONİTÖR KOLU

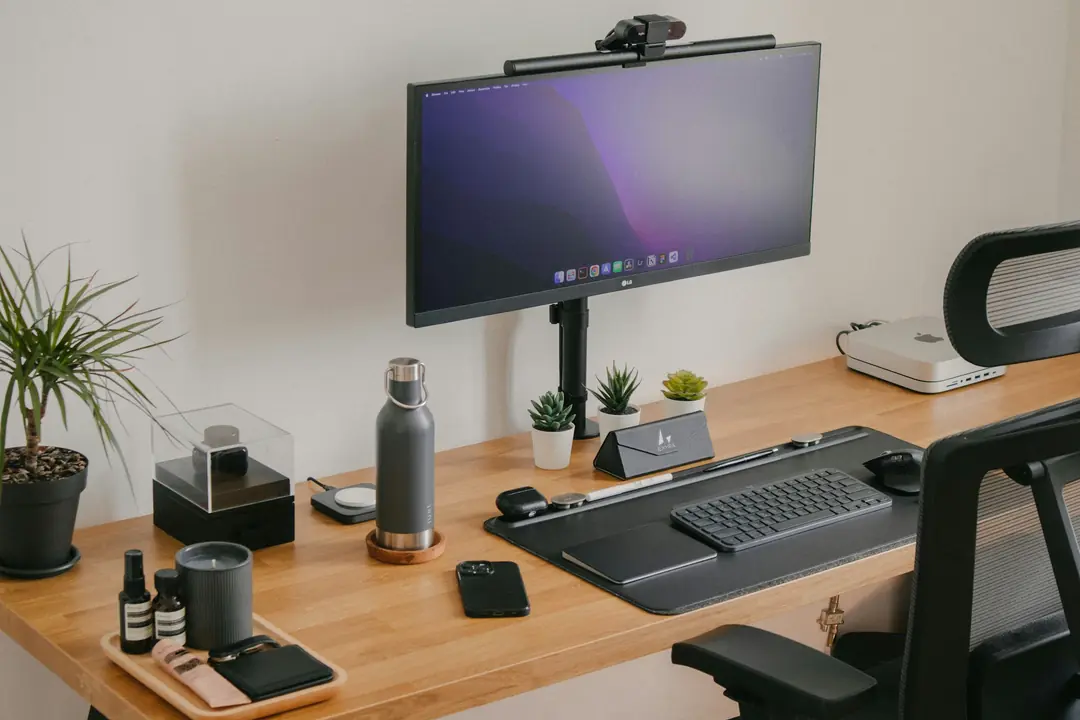

Tek Kollu Monitör Kolu kurulum rehberi
17–32 inç · VESA 75×75 / 100×100 · yaylı tam hareketli kol · masa kelepçesi. Aşağıdaki adımları sırayla takip et.
Tek kollu monitör kolunu kur
Adımları sırayla uygula. Her adımı tamamladıkça işaretleyip ilerlemeni takip edebilirsin.
Klempi masaya sabitle
Masa klempini masanın arka kenarına yerleştir ve elle sıkarak sabitle. Masaya zarar vermeyecek şekilde sıkı ama aşırı olmadan sabitle.
DikkatCam veya hassas yüzeyli masalarda klemp temas noktasını kontrol et.
Kol gövdesini tabana tak
Kol gövdesini klemp/taban direğine oturt. Yerine tam oturduğunda sağlam durur; oynama varsa bağlantıyı gözden geçir.
VESA plakasını ekrana tak
Ekranının arkasındaki 75×75 veya 100×100 mm VESA deliklerine ürünle gelen VESA bağlantısını hizala ve sabitle.
DikkatEkranının VESA ölçüsünün 75 veya 100 mm olduğundan emin ol; farklıysa uygun adaptör gerekir.
İpucuEkranı sabitlerken bir yere yaslayarak iki elini serbest bırak.
Ekranı kola bağla
VESA plakalı ekranı kolun bağlantı ucuna tak ve kilitle. Bağlantının tam kilitlendiğini hafifçe kontrol et.
DikkatEkranı bırakmadan önce bağlantının kilitlendiğinden emin ol.
Yay gerginliğini ayarla
Ekranı bıraktığında yavaşça yukarı kalkıyor ya da aşağı düşüyorsa yay gerginliğini ayarla. Ekran, bıraktığın yükseklikte sabit kalana kadar kademeli ayarla.

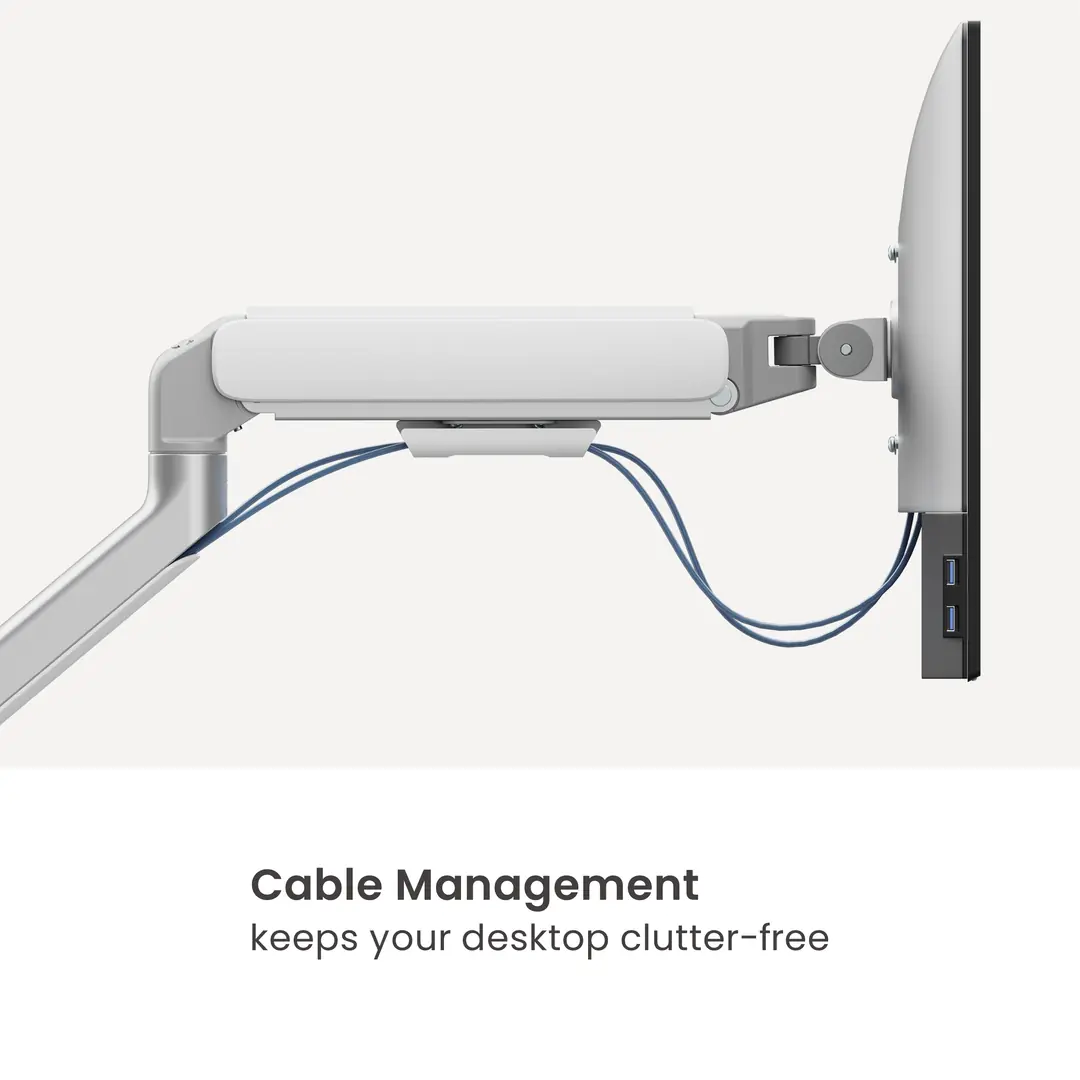

Kabloları düzenle
Ekran ve güç kablolarını kol içindeki gizli kanaldan geçir ve topla. Kolun hareket açıklığında kabloların gerilmediğinden emin ol.
İpucuKabloları kolun en uzak konumunda dene; orada bile boşluk kalsın.
Son ergonomik ayar
Otururken ekranın üst kenarı göz hizanda veya biraz altında, yaklaşık bir kol boyu uzaklıkta olmalı. Tam hareket aralığıyla günlük pozisyonunu ayarla.
İNCE AYAR
Ekran yerinde durmuyor mu?
Gaz amortisörlü kolun yay gerginliği, ekranının ağırlığına göre ayarlanır. Belirtiye göre gerginliği artır veya azalt.
Ekran kendiliğinden yukarı kalkıyor
Yay gerginliği ekranın ağırlığına göre fazla. Gerginliği kademeli olarak azalt.
Ekran yavaşça aşağı düşüyor
Yay gerginliği az. Ekran havada sabit kalana kadar gerginliği kademeli olarak artır.
Ayar sırasında ekranı bir elinle destekle. Gerginliği tek seferde değil, küçük adımlarla değiştir.
SORUN GİDERME
Tek Kollu Kol — hızlı çözümler
Kurulumda takıldıysan önce bunları dene.
Yay ayarı
Ekran aşağı kayıyor
Olası neden: Yay gerginliği az.
Hızlı çözüm
Gerginliği kademeli artır; ekran sabit kalana kadar test et.
Bağlantı
Ekran VESA'ya oturmuyor
Olası neden: Ekranın VESA ölçüsü farklı olabilir.
Hızlı çözüm
Ekranının 75/100 mm VESA ölçüsünü doğrula; uygun delikleri kullan.
Denge
Kol masada sallanıyor
Olası neden: Klemp tam sıkışmamış.
Hızlı çözüm
Masa klempini yeniden, sıkıca sabitle; temas yüzeyini kontrol et.
Pivot Pro kurulumunda yardım gerekirse
Adımlar işe yaramadıysa bize yaz; kaldığın yeri fotoğraflayarak anlat, birlikte çözelim.
